湖南工大特種薄膜拉伸試驗方法
發(fā)布日期：2019-07-15 點擊次數： 1859
試驗方案：特種薄膜拉伸試驗方法
計算標準：GB/T 1040.3-2006
試驗日期：2018-01-22
試驗設備：三思泰捷CMT2000單柱式拉力試驗機
送檢單位：湖南工業(yè)大學
試驗速度：5 mm/min
引伸計標距：25 mm
原始標距：25 mm
備注：湖南工業(yè)大學，位于湖南省株洲市，是中國第一個被國際包裝協會（IAPRI）接納的會員單位、中國包裝聯合會包裝教育委員會的主任單位、中國包裝聯合會副會長單位和中國包裝技術培訓中心。在國內包裝材料與技術領域屬于權威院校。
試驗數據：
寬度 厚度 最大力 抗拉強度 彈性模量 斷裂伸長率
單位 mm mm N MPa MPa %
試樣1 15 0.028 92.95 221.30 2378.03 41.58
試樣2 15 0.028 92.47 220.18 2146.92 45.32
試樣3 15 0.028 94.25 224.41 2414.59 42.43
最大值 -- -- 94.25 224.41 2414.59 45.32
最小值 -- -- 92.47 220.18 2146.92 41.58
平均值 -- -- 93.22 221.96 2313.18 43.11

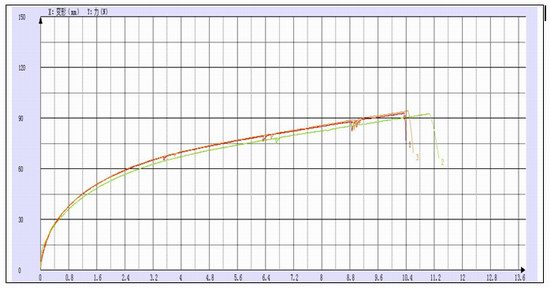

試驗曲線：

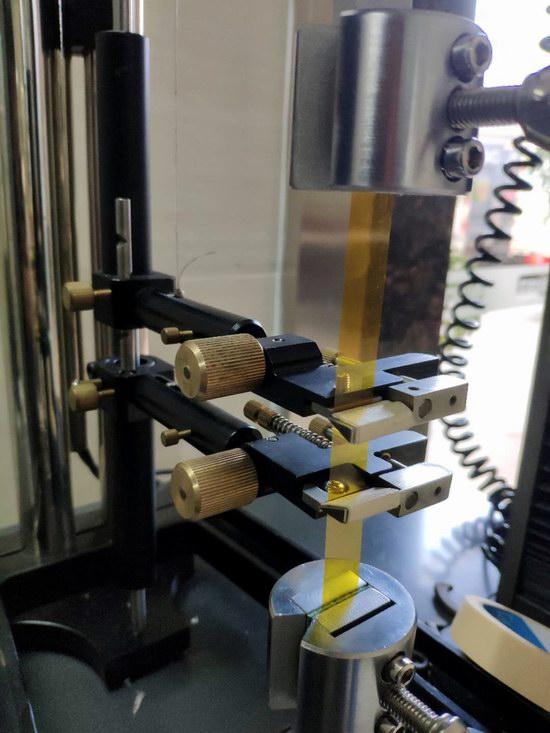

試驗現場圖：
