薄膜180度剝離試驗測試報告
試驗名稱：薄膜180度剝離試驗測試報告
客戶名稱：某電子材料公司
試驗設(shè)備：三思泰捷CMT2000電子拉力機
測試速度：50mm/min
試驗日期：2018/6/17
試樣材料：薄膜
試驗步驟詳細說明
1.試樣裁剪成寬度10mm，樣條
2.做180度剝離試驗，求取2點間剝離力，2點間參數(shù)，根據(jù)剝離力平穩(wěn)后定。
3.求取最大剝離力，最小剝離力，平均剝離力
4.根據(jù)試樣試驗，給出傳感器選型，夾具選型。
備注：出報告，5組試驗。

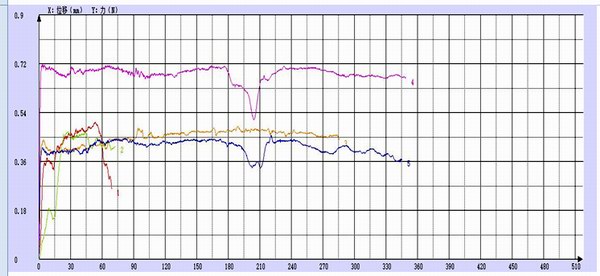

試樣編號 寬度 mm 厚度 mm 最大剝離力 N 最小剝離力 N 平均剝離力 N
試樣1 10 0.2 0.50396 0.25864 0.410919
試樣2 10 0.2 0.44636 0.40176 0.422402
試樣3 10 0.2 0.4815 0.40559 0.448486
試樣4 10 0.2 0.71332 0.66476 0.688866
試樣5 10 0.2 0.44494 0.41135 0.430616
最大值 10 0.2 0.71332 0.66476 0.688866
最小值 10 0.2 0.44494 0.25864 0.410919
平均值 10 0.2 0.518016 0.42842 0.4802578
